노후 승강기 안전부품 교체 전 시브 PCD 확인 이유
· 읽는 데 4분
- 시브 PCD
- 구동기
- 와이어로프
- 권상비
- 안전부품 교체
- 현장 실측
핵심 요약
교체 범위의 기준 시브와 로프 확인
- 시브 PCD는 교체 범위를 가르는 기준으로 구동기·시브·주변 부품의 검토 범위를 판단하게 합니다.
- PCD는 로프 지름과 본수, 홈 형상, 마모 상태 등 기존 로프 규격과 함께 확인해야 합니다.
- 권상비와 PCD를 함께 확인하면 구동기만 교체할지 로프까지 검토할지 판단하기 쉬워집니다.
- 도면과 실제 설치 상태가 다를 수 있어 현장 실측과 사진 기록을 함께 남기는 것이 좋습니다.
- 초기에 기존 조건을 정확히 파악하면 불필요한 재검토와 추가 제작, 재방문을 줄일 수 있습니다.
⚠ 주의이 글은 일반적인 점검 기준을 설명합니다. 개별 설비의 정비 판단은 해당 기종의 매뉴얼과 검사기준을 함께 확인해 주세요.
노후 승강기 안전부품 교체 공사는 일정이 촉박한 경우가 많습니다. 현장에서는 과속조절기, 추락방지안전장치, 완충기처럼 눈에 보이는 안전부품부터 확인하기 쉽습니다.
그러나 구동기나 시브가 함께 검토되는 현장이라면, 먼저 확인해야 할 항목 중 하나가 시브 PCD입니다. PCD는 로프가 걸리는 피치 원의 기준 치수로, 기존 로프 규격과 권상비, 기계실 배치, 구동기 호환성 판단에 직접 영향을 줍니다.
시브 PCD는 교체 범위를 가르는 기준입니다
시브는 단순히 로프가 지나가는 회전체가 아닙니다. 로프와 구동기의 힘 전달 조건을 결정하는 핵심 부품입니다.
같은 정격하중의 승강기라도 현장마다 로프 본수, 로프 지름, 권상비, 기계실 공간, 베드 구조가 다릅니다. 이때 시브 PCD가 바뀌면 로프가 움직이는 궤적과 장력 조건도 함께 달라질 수 있습니다.
따라서 안전부품 교체 공사에서 구동기 교체가 포함될 가능성이 있다면, 기존 시브 PCD를 먼저 확인해야 합니다. 그래야 단순 시브 교체인지, 구동기와 시브를 함께 검토해야 하는지, 또는 주변 부품까지 영향을 받는지를 초기에 판단할 수 있습니다.
기존 로프 규격과 함께 봐야 합니다
PCD 확인은 로프 규격 확인과 분리해서 볼 수 없습니다. 로프 지름, 본수, 홈 형상, 마모 상태가 함께 맞아야 현장에서 무리 없는 교체 판단이 가능합니다.
기존 로프를 그대로 사용할 계획이라면 새 시브의 홈 조건이 기존 로프와 맞는지 확인해야 합니다. 반대로 로프 교체가 함께 예정되어 있다면, 로프 선정과 시브 조건을 동시에 맞춰야 합니다.
현장에서 자주 생기는 문제는 “구동기 용량은 맞는 것처럼 보이지만, 로프와 시브 조건이 맞지 않는” 경우입니다. 이 경우 설치 후 소음, 편마모, 미끄럼, 장력 불균형 같은 문제가 생길 수 있습니다.
노후 승강기에서는 기존 도면과 실제 설치 상태가 다른 경우도 있습니다. 그래서 서류상의 규격만 보고 판단하기보다, 현장 실측과 사진 기록을 함께 남기는 것이 좋습니다.
권상비가 바뀌면 판단도 달라집니다
권상비는 카와 균형추를 움직이는 로프 배치 방식과 관련됩니다. 권상비가 달라지면 구동기에 걸리는 부하 조건, 로프 속도, 시브 회전 조건이 달라질 수 있습니다.
따라서 구동기 교체를 검토할 때는 기존 권상비를 반드시 확인해야 합니다. 단순히 “같은 용량의 구동기”라는 이유만으로 교체 가능하다고 판단하기 어렵습니다.
특히 노후 현장에서는 개보수 과정에서 일부 부품만 교체되어 최초 설치 조건과 달라진 사례가 있을 수 있습니다. 로프 배치, 시브 위치, 디플렉션 시브 유무, 기계대 간섭 여부를 함께 보는 이유입니다.

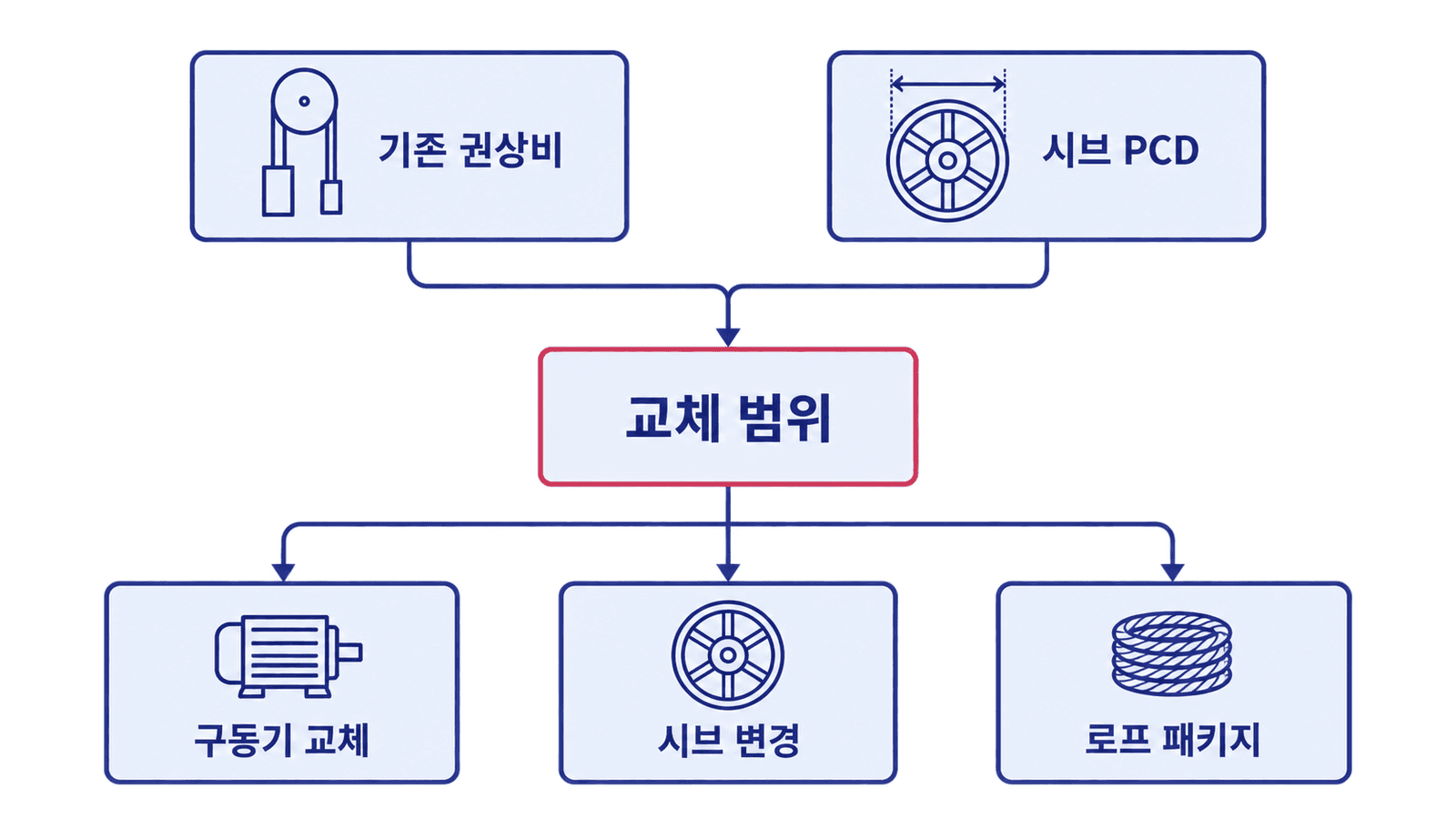

권상비와 PCD를 함께 확인하면 교체 공사의 범위를 더 명확히 나눌 수 있습니다. 구동기만 교체할 수 있는지, 시브 제작 또는 변경이 필요한지, 로프까지 포함한 패키지 검토가 필요한지 판단하기 쉬워집니다.
일정이 촉박할수록 초반 확인이 중요합니다
안전부품 교체 공사는 정기검사 일정, 건물 운영 일정, 입주민 민원과 맞물리는 경우가 많습니다. 이때 현장 착수 후 시브 PCD 불일치가 확인되면 납기와 작업 순서가 크게 흔들릴 수 있습니다.
초기 조사 단계에서는 다음 항목을 함께 확인하는 것이 좋습니다.
| 확인 항목 | 현장 판단에 미치는 영향 |
|---|---|
| 기존 로프 지름과 본수 | 시브 홈 적합성, 로프 재사용 여부 판단 |
| 권상비 | 구동기 선정, 로프 속도 조건 검토 |
| 시브 PCD | 구동기·시브 호환성, 교체 범위 판단 |
| 시브 홈 마모 | 로프 편마모, 소음, 미끄럼 가능성 확인 |
| 기계실 배치 | 반입, 베드 체결, 간섭 여부 확인 |
이 항목들은 개별적으로 보이지만 실제로는 서로 연결되어 있습니다. 하나가 바뀌면 다른 조건도 다시 확인해야 할 수 있습니다.
PCD 라인업은 현장 대응성을 높입니다
노후 승강기 현장은 표준화된 신축 현장보다 변수가 많습니다. 기존 설비와 맞춰야 하는 조건이 많기 때문에, 시브 PCD 선택 폭은 교체 계획의 유연성과 관련됩니다.
디앤드디는 구동기와 시브 관련 부품을 다루며, PCD 480, PCD 510, PCD 560, PCD 640, PCD 700, PCD 710 등 다양한 PCD 조건을 현장 검토 대상으로 삼을 수 있습니다.
중요한 것은 특정 PCD가 항상 더 낫다는 식의 판단이 아닙니다. 기존 로프, 권상비, 하중 조건, 배치 조건에 맞는지를 기능적으로 확인하는 것입니다.
현장에서는 먼저 기존 조건을 정확히 파악하고, 그 다음 교체 가능한 범위를 좁혀야 합니다. 이 순서가 맞아야 불필요한 재검토와 추가 제작, 재방문을 줄일 수 있습니다.
노후 승강기 안전부품 교체는 부품 하나를 바꾸는 일이 아니라 기존 시스템과 새 부품의 조건을 맞추는 작업입니다. 시브 PCD를 먼저 확인하면 구동기와 로프, 시브의 관계를 초기에 정리할 수 있습니다.
결국 좋은 교체 계획은 큰 결정을 빨리 내리는 것이 아니라, 바뀌면 안 되는 기준을 먼저 확인하는 데서 시작됩니다. 시브 PCD 확인은 그 기준을 세우는 실무적인 출발점입니다.
