고하중 승강기 과속조절기 선정과 스탠드 조건
· 읽는 데 4분
- 과속조절기
- 조속기 로프
- 스위치텐션
- 스탠드
- 정격속도
- 유지보수
핵심 요약
속도와 하중을 함께 설치 조건까지 확인
- 고하중 과속조절기는 정격속도와 하중·로핑·연동 구조를 함께 검토해야 합니다.
- 도면과 납품 사양, 제어반 설정, 실제 운행 속도의 일치 여부를 확인해야 합니다.
- 로프의 직선성·진입각·텐션 위치는 감지와 기계적 전달의 신뢰성에 영향을 줍니다.
- 스탠드는 평탄도와 고정성, 로프 경로, 점검 접근성까지 함께 확인해야 합니다.
- 설치 후에는 로프 흔들림과 편마모, 체결부 풀림 등 전체 작동 환경을 점검해야 합니다.
⚠ 주의이 글은 일반적인 점검 기준을 설명합니다. 개별 설비의 정비 판단은 해당 기종의 매뉴얼과 검사기준을 함께 확인해 주세요.
고하중 승강기는 일반 승객용 승강기보다 카 하중, 운행 관성, 기계실 또는 승강로 배치 조건이 더 까다롭게 작용합니다. 이때 과속조절기는 단순히 정격속도만 맞춰 고르는 부품이 아닙니다. 본체의 작동 조건, 조속기 로프의 경로, 텐션 상태, 스탠드 설치면까지 함께 확인해야 현장 재시공과 오작동 가능성을 줄일 수 있습니다.
정격속도는 운행 속도만의 문제가 아닙니다
과속조절기는 승강기가 허용 범위를 벗어난 속도로 움직일 때 이를 감지하고, 추락방지안전장치가 동작할 수 있도록 연결되는 핵심 안전부품입니다. 따라서 선정 단계에서는 승강기의 정격속도와 과속조절기의 적용 범위가 맞는지 먼저 확인해야 합니다.
다만 고하중 현장에서는 속도 표기만 보고 판단하면 부족할 수 있습니다. 카 중량, 적재 하중, 로핑 방식, 구동기 배치, 세이프티기어와의 연동 구조가 함께 검토되어야 합니다. 같은 속도라도 하중 조건과 로프 장력 조건이 다르면 조속기 로프에 걸리는 실제 운전 환경이 달라질 수 있습니다.
현장 엔지니어는 설계도면의 정격속도와 실제 납품 사양서의 정격속도가 일치하는지 확인해야 합니다. 개보수 현장에서는 기존 도면, 제어반 설정, 구동기 교체 이력, 실제 운행 속도 사이에 차이가 생긴 경우가 있습니다. 이런 차이는 과속조절기 선정 오류로 이어질 수 있습니다.
로프 경로는 작동 신뢰성의 조건입니다

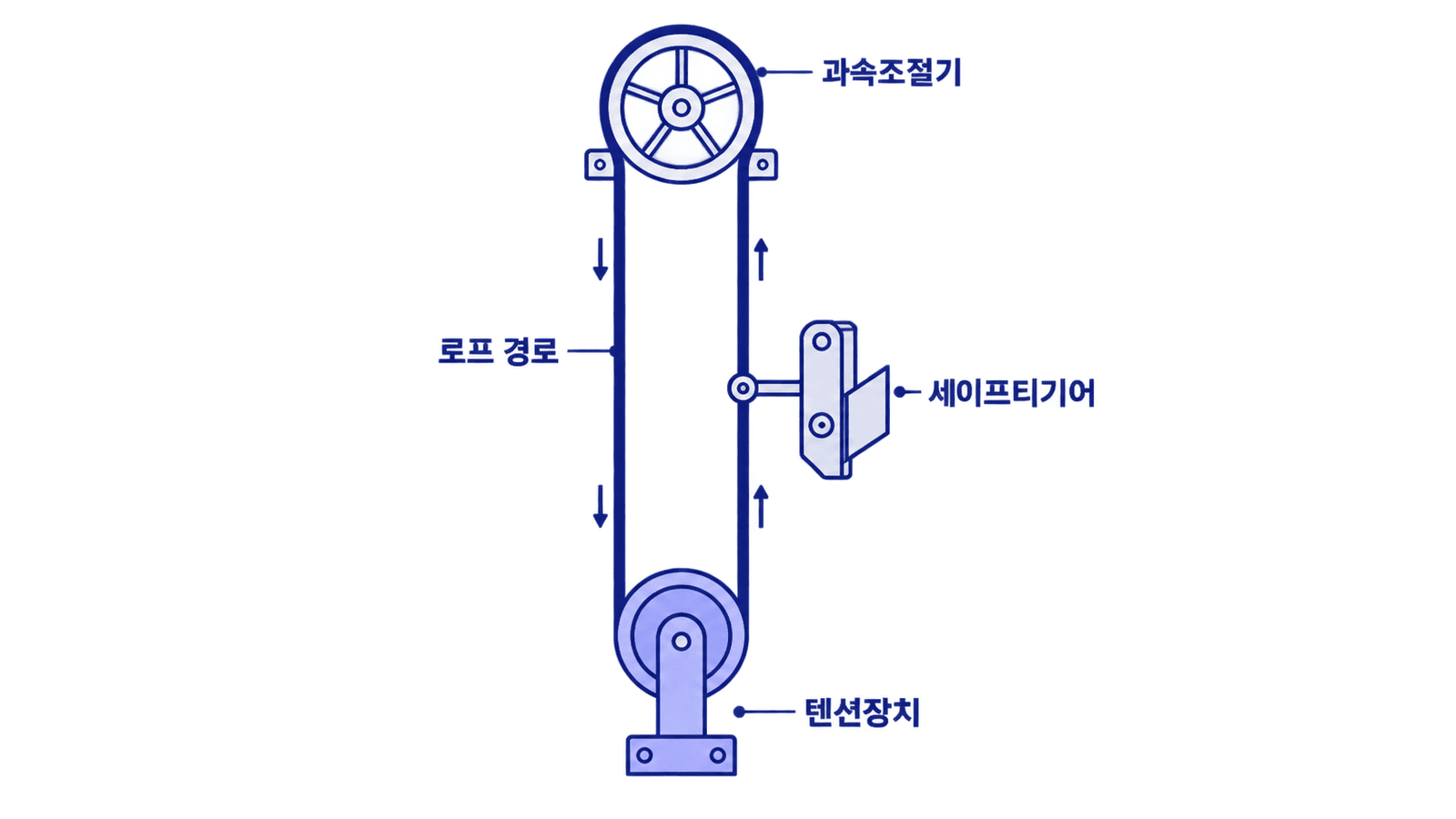

과속조절기 로프는 본체, 텐션, 세이프티기어 작동부를 연결하는 경로를 이룹니다. 이 경로가 불안정하면 본체가 정상 제품이어도 감지와 기계적 전달이 매끄럽게 이루어지기 어렵습니다.
확인해야 할 첫 번째 항목은 로프가 수직에 가깝게 안정적으로 내려가는지입니다. 로프가 주변 구조물, 브래킷, 배관, 케이블 트레이와 간섭하면 마찰과 편마모가 생길 수 있습니다. 설치 직후에는 문제가 없어 보여도 운행 진동과 장기 사용 과정에서 간섭 위치가 확대될 수 있습니다.
두 번째는 시브 통과 방향과 로프 진입각입니다. 로프가 과속조절기 시브에 자연스럽게 들어가지 못하면 한쪽 플랜지에 치우쳐 마모되거나, 운행 중 미세한 흔들림이 커질 수 있습니다. 고하중 승강기에서는 로프 장력과 관성이 크기 때문에 작은 정렬 불량도 점검 포인트가 됩니다.
세 번째는 텐션 위치입니다. 텐션 장치는 로프 처짐과 장력 안정에 관여합니다. 디앤드디의 고하중 과속조절기 DND-HLGV-001 개발 성과에는 로프 처짐을 사전에 확인할 수 있는 스위치텐션 개념이 포함되어 있습니다. 고하중 현장에서는 이런 장력 확인 구조가 유지보수 판단을 더 명확하게 만드는 요소가 됩니다.
스탠드는 높이보다 기준면이 중요합니다
과속조절기 스탠드는 본체를 올려놓는 단순 받침대가 아닙니다. 본체의 축 중심, 로프 낙하 위치, 점검 접근성을 정하는 설치 기준부입니다. 특히 기계실 바닥 상태나 상부 구조물이 일정하지 않은 현장에서는 스탠드 조건이 선정 단계에서 먼저 검토되어야 합니다.
스탠드 설치면은 충분히 평탄하고 강성이 있어야 합니다. 바닥 레벨이 틀어져 있거나 앵커 고정 상태가 불안정하면 운행 중 진동이 본체로 전달될 수 있습니다. 본체가 미세하게 기울어진 상태로 설치되면 로프가 시브 중심을 벗어나고, 장기적으로 로프 마모와 소음의 원인이 될 수 있습니다.
DND 과속 조절기 스탠드 PCD240과 같은 스탠드류를 검토할 때도 현장에서는 체결 위치만 보는 것이 아니라, 본체와 로프 경로가 함께 맞는지 확인해야 합니다. 스탠드가 맞아도 주변 벽체, 점검 발판, 빔 구조물 때문에 로프가 틀어지면 재가공이나 재시공이 발생할 수 있습니다.
또한 점검자가 접근할 수 있는 공간을 확보해야 합니다. 과속조절기는 설치 후에도 봉인 상태, 스위치 상태, 로프 주행 상태, 이물 부착 여부를 확인해야 하는 부품입니다. 설치 위치가 너무 협소하면 정기 점검의 품질이 떨어질 수 있습니다.
고하중 현장은 사전 확인표가 필요합니다
고하중 승강기 현장에서는 과속조절기 선정 전에 간단한 확인표를 만들어 두는 것이 좋습니다. 도면 검토와 현장 실측을 분리하지 않고, 같은 기준으로 대조해야 합니다.
| 확인 항목 | 현장 판단 기준 |
|---|---|
| 정격속도 | 설계 속도와 실제 운행 조건이 일치하는지 확인합니다. |
| 하중 조건 | 카 자중, 적재 하중, 로핑 조건이 선정 사양과 맞는지 봅니다. |
| 로프 경로 | 본체에서 텐션까지 간섭 없이 직선성이 확보되는지 확인합니다. |
| 스탠드 설치면 | 평탄도, 고정성, 주변 구조물 간섭을 함께 봅니다. |
| 점검 접근성 | 설치 후 로프, 스위치, 봉인부 확인이 가능한지 검토합니다. |
이 확인표는 제품 선정용이면서 동시에 시공 리스크를 줄이는 도구입니다. 특히 기존 승강기의 부품 교체나 대형 화물용, 특수 용도 현장에서는 도면과 실제 구조물이 다른 경우가 있어 현장 실측의 비중이 커집니다.
유지보수 관점의 점검 포인트
설치 후에는 과속조절기 본체만 보는 점검에서 벗어나야 합니다. 로프 흔들림, 텐션 상태, 시브 홈의 편마모, 스탠드 체결부의 풀림, 주변 구조물과의 간섭을 함께 확인해야 합니다.
운행 중 불규칙한 소음이 들리거나 로프가 한쪽으로 몰리는 흔적이 보이면 단순 윤활 문제로만 판단하지 않는 것이 좋습니다. 스탠드 기울어짐, 로프 진입각 불량, 텐션 위치 변화가 원인일 수 있습니다.
고하중 현장에서는 작은 설치 오차가 누적되어 안전부품의 작동 환경을 바꿀 수 있습니다. 과속조절기 선정은 제품명 확인으로 끝나는 절차가 아니라, 정격속도와 로프 경로, 스탠드 설치 조건을 하나의 시스템으로 검토하는 과정이어야 합니다. 이 접근이 오작동 가능성과 재시공 리스크를 줄이는 현실적인 출발점입니다.
자주 묻는 질문
- 고하중 현장에서도 일반 과속조절기를 사용할 수 있습니까?
- 정격속도만 맞는다고 바로 판단하기 어렵습니다. 하중 조건, 로핑 방식, 로프 경로, 세이프티기어 연동 구조까지 함께 검토해야 합니다.
- 스탠드 선정 시 가장 먼저 볼 항목은 무엇입니까?
- 본체 체결 가능 여부와 함께 로프가 시브 중심으로 자연스럽게 들어가는지 확인해야 합니다. 설치면의 평탄도와 고정성도 중요합니다.
- 로프 처짐은 왜 문제가 됩니까?
- 로프 처짐은 장력 저하나 경로 불안정을 의미할 수 있습니다. 감지와 기계적 전달이 안정적으로 이루어지려면 텐션 상태를 유지해야 합니다.
- 개보수 현장에서 추가로 확인할 점은 무엇입니까?
- 기존 도면과 실제 현장 구조가 일치하는지 확인해야 합니다. 빔, 배관, 케이블, 점검 발판 등이 로프 경로와 간섭할 수 있습니다.
