오일 버퍼 교체 판단: 누유보다 먼저 볼 스트로크
· 읽는 데 4분
- 오일 버퍼
- 스트로크
- 복귀 지연
- 누유
- 설치 수직도
- 정기점검
핵심 요약
누유보다 먼저 스트로크와 복귀
- 오일 버퍼는 충격 에너지를 흡수하고 압축 뒤 복귀하는 완충 기능을 담당합니다.
- 교체 판단에서는 누유보다 스트로크 확보와 정상 복귀 여부를 먼저 확인해야 합니다.
- 피트의 적치물과 배관, 브래킷 등 주변 간섭물이 완충기의 움직임을 방해할 수 있습니다.
- 비정상적인 복귀 지연이나 걸림은 정밀 점검 또는 교체 검토가 필요한 신호입니다.
- 설치 기울어짐과 중심 이탈은 편하중을 유발하므로 수직도와 중심 정렬을 확인해야 합니다.
⚠ 주의이 글은 일반적인 점검 기준을 설명합니다. 개별 설비의 정비 판단은 해당 기종의 매뉴얼과 검사기준을 함께 확인해 주세요.
승강기 피트에서 완충기를 볼 때 가장 먼저 눈에 들어오는 것은 누유입니다. 바닥에 기름 자국이 있거나 실린더 표면이 젖어 있으면 교체 검토가 빠르게 진행됩니다.
그러나 오일 버퍼의 기능은 단순히 기름을 보유하는 데 있지 않습니다. 카나 균형추가 최하부로 내려왔을 때 충격 에너지를 흡수하고, 압축 뒤 정상 위치로 복귀하는 것이 핵심입니다. 따라서 정기검사와 현장 점검에서는 누유보다 먼저 스트로크가 확보되는지, 복귀가 지연되지 않는지, 수직으로 설치되어 있는지를 함께 확인해야 합니다.

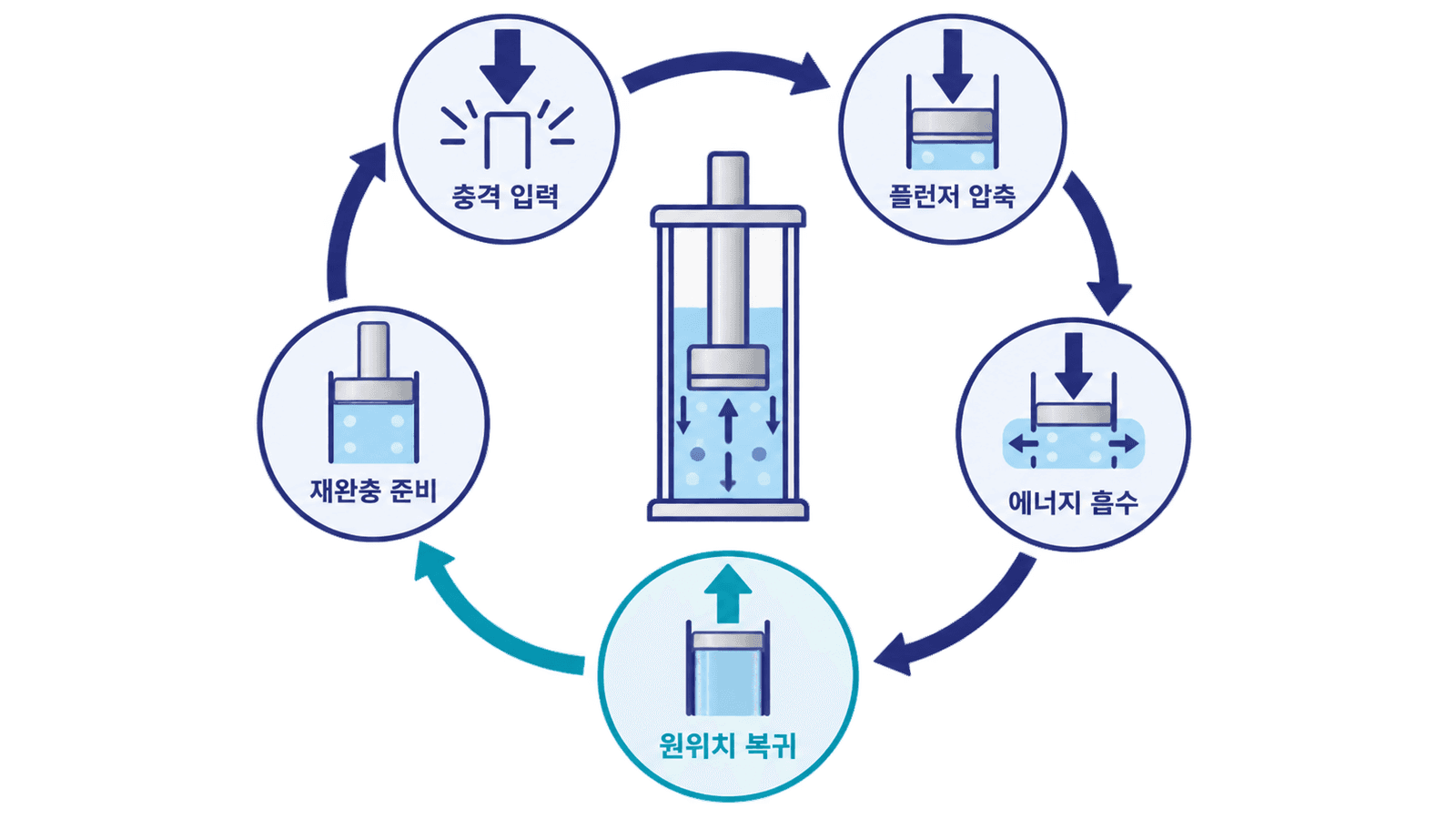

오일 버퍼는 압축과 복귀가 모두 기능입니다
오일 버퍼는 충격을 받을 때 내부 유체 저항으로 에너지를 줄이는 장치입니다. 이때 중요한 것은 압축되는 순간만이 아닙니다.
압축 후 플런저가 원위치로 돌아와야 다음 동작에서 다시 완충 역할을 할 수 있습니다. 복귀가 늦거나 중간에서 멈춘다면 외관상 큰 누유가 없어도 기능 저하로 보아야 합니다.
현장에서는 다음 상태를 함께 봅니다.
- 플런저가 끝까지 올라와 있는지
- 압축 후 복귀가 매끄러운지
- 표면에 찍힘, 휨, 녹, 이물 부착이 있는지
- 완충기 주변에 간섭물이 없는지
특히 피트 청소 상태가 좋지 않으면 먼지와 이물질이 플런저 표면에 붙고, 씰 손상이나 복귀 불량으로 이어질 수 있습니다. 누유는 결과로 보이는 경우가 많고, 원인은 스트로크 방해나 설치 상태에 있을 수 있습니다.
스트로크 확보는 외관보다 먼저 확인할 항목입니다
스트로크는 완충기가 실제로 압축될 수 있는 여유입니다. 충분한 스트로크가 없으면 충격 흡수 구간이 짧아지고, 완충기가 설계된 방식으로 작동하기 어렵습니다.
현장에서 흔히 놓치는 부분은 완충기 자체보다 주변 조건입니다. 피트 바닥의 보강재, 임시 적치물, 배관, 케이블, 고정 브래킷이 움직임을 방해할 수 있습니다.
또한 교체 작업 후 체결 위치가 달라지거나 받침 구조가 변경되면 기존과 같은 제품을 사용해도 실제 작동 여유가 달라질 수 있습니다.
점검 시에는 다음 순서가 실무적입니다.
| 확인 항목 | 현장 판단 포인트 |
|---|---|
| 스트로크 여유 | 플런저가 압축될 공간이 확보되어 있는지 확인합니다. |
| 주변 간섭 | 브래킷, 배선, 이물, 피트 적치물이 움직임을 막지 않는지 봅니다. |
| 받침 상태 | 베이스가 흔들리거나 기울지 않았는지 확인합니다. |
| 접촉 위치 | 카 또는 균형추 측 접촉부가 완충기 중심과 맞는지 봅니다. |
스트로크가 부족한 상태에서 누유만 닦아내면 문제는 남습니다. 완충 기능을 판단할 때는 “기름이 새는가”보다 “압축될 공간과 복귀할 조건이 있는가”를 먼저 보아야 합니다.
복귀 지연은 교체 판단의 중요한 신호입니다
오일 버퍼는 압축 후 천천히 복귀할 수 있습니다. 하지만 복귀가 비정상적으로 늦거나, 중간 위치에서 멈추거나, 손으로 건드려야 올라온다면 점검 대상입니다.
복귀 지연은 내부 유체 상태, 씰 마찰, 플런저 오염, 변형, 설치 기울어짐 등 여러 원인에서 발생할 수 있습니다. 현장에서 원인을 단정하기보다 기능 상태를 기준으로 판단하는 편이 안전합니다.
다음과 같은 상태는 기록을 남기고 교체 또는 정밀 점검을 검토하는 것이 좋습니다.
- 압축 후 원위치 복귀가 일정하지 않습니다.
- 플런저 표면에 긁힘이나 부식이 보입니다.
- 복귀 중 걸림이나 편마모 흔적이 있습니다.
- 외관 누유가 적어도 작동감이 무겁습니다.
완충기는 평상시 자주 작동하는 부품이 아니기 때문에, 이상이 있어도 운행 중 체감되기 어렵습니다. 그래서 정기점검 때의 짧은 확인이 중요합니다.
설치 수직도와 중심 정렬도 기능에 영향을 줍니다
오일 버퍼는 수직 방향 하중을 전제로 설치됩니다. 기울어진 상태에서 반복 압축되면 플런저와 실린더에 편하중이 걸리고, 씰 손상이나 복귀 불량으로 이어질 수 있습니다.
교체 후에는 제품만 새것인지보다 설치 자세를 봐야 합니다. 베이스가 평탄하지 않거나 앵커 체결이 불균일하면 시간이 지나면서 기울어짐이 커질 수 있습니다.
현장 확인 포인트는 단순합니다.
- 완충기가 바닥에 안정적으로 고정되어 있습니다.
- 플런저 중심과 접촉부 중심이 크게 벗어나지 않습니다.
- 앵커와 브래킷에 풀림이나 변형이 없습니다.
- 피트 바닥 균열이나 침하 흔적이 없습니다.
PU 버퍼처럼 구조가 다른 완충기도 설치 상태와 접촉 위치 확인은 필요합니다. 다만 오일 버퍼는 유체, 씰, 플런저 복귀가 함께 작동하므로 복귀 상태 확인의 비중이 더 큽니다.
교체 판단은 누유, 스트로크, 복귀를 묶어서 봅니다
오일 버퍼 교체는 한 가지 증상만으로 단정하기보다 여러 신호를 함께 보는 것이 합리적입니다.
누유가 뚜렷하면 당연히 조치 대상입니다. 하지만 누유가 적더라도 스트로크 확보가 어렵거나 복귀가 불량하면 완충 기능을 신뢰하기 어렵습니다. 반대로 표면 오염만으로 누유처럼 보이는 경우도 있어 청소 후 재확인이 필요합니다.
실무적으로는 다음 기준으로 정리할 수 있습니다.
| 상태 | 권장 대응 |
|---|---|
| 경미한 오염 | 청소 후 재확인하고 기록합니다. |
| 누유 의심 | 주변 오염원을 분리해 확인하고 추적 점검합니다. |
| 스트로크 부족 | 주변 간섭과 설치 조건을 먼저 조정합니다. |
| 복귀 불량 | 정밀 점검 또는 교체를 검토합니다. |
| 기울어짐·중심 이탈 | 재설치 또는 받침부 보정을 검토합니다. |
(주)디앤드디가 취급하는 오일 버퍼와 PU 버퍼도 현장 조건에 맞는 선정과 설치 확인이 중요합니다. 제품 교체 전에는 승강기 종류, 하중 조건, 설치 공간, 기존 인증서류와 유지관리 이력을 함께 확인하는 절차가 필요합니다.
완충기는 평소에는 조용히 피트에 서 있는 부품입니다. 그러나 비정상 운행 상황에서는 마지막 안전 구간을 담당합니다. 누유 확인은 중요한 출발점이지만, 교체 판단의 전부는 아닙니다. 스트로크 확보, 복귀 상태, 설치 수직도를 함께 보아야 실제 안전 기능에 가까운 점검이 됩니다.
자주 묻는 질문
- 오일 버퍼에 기름 자국이 있으면 바로 교체해야 하나요?
- 기름 자국은 중요한 이상 신호입니다. 다만 주변 오염인지 실제 누유인지 확인하고, 스트로크와 복귀 상태까지 함께 점검한 뒤 조치 범위를 정하는 것이 좋습니다.
- 누유가 거의 없는데도 교체가 필요할 수 있나요?
- 가능합니다. 플런저 복귀가 늦거나 중간에서 멈추고, 스트로크가 확보되지 않거나 설치가 기울어진 경우에는 외관 누유가 적어도 기능 저하를 의심해야 합니다.
- PU 버퍼도 오일 버퍼처럼 복귀 상태를 봐야 하나요?
- PU 버퍼도 변형, 균열, 접촉 위치, 고정 상태를 확인해야 합니다. 다만 오일 버퍼는 유체와 플런저 구조가 있어 누유와 복귀 지연을 더 세밀하게 봅니다.
- 교체 전 현장에서 먼저 준비할 자료는 무엇인가요?
- 기존 완충기 사양, 인증서류, 설치 사진, 피트 치수, 승강기 하중 조건, 최근 점검 이력을 준비하면 제품 선정과 교체 판단이 더 정확해집니다.
참고 자료
- [1]국가법령정보센터 - 승강기 안전관리법law.go.kr
- [2]한국승강기안전공단koelsa.or.kr
- [3]국가법령정보센터 - 승강기 안전관리법 시행규칙law.go.kr
